Снятие и установкасцепления (замена дисков)

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

- повышенный (по сравнению с привычным) шум при включении сцепления;

- рывки при работе сцепления;

- неполное включение сцепления (сцепление «буксует»);

- неполное выключение сцепления (сцепление «ведет»).

ПОЛЕЗНЫЙ СОВЕТ

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления); работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ «на 12» (удобнее торцовая головка), монтажная лопатка, оправка для центрирования ведомого диска.

1. Снимите коробку передач

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику (для наглядности фотография сделана на снятом двигателе). Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру

ПРИМЕЧАНИЕ

На автомобиле, оснащенном бензиновым двигателем, нажимной диск сцепления крепится к маховику шестью болтами, а на автомобиле с дизельным двигателем - девятью болтами.

4. Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск.

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

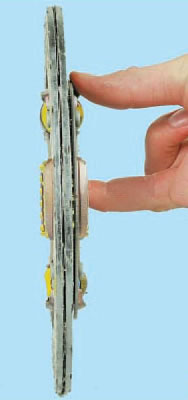

6. Проверьте степень износа фрикционных накладок.

7. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Если накладки ведомого диска замаслены, то причиной может быть износ сальника первичного вала коробки передач. Возможно, требуется его замена.

8. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомою диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, заменит диск.

9. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение больше 0,5 мм, замените диск

10. Осмотрите рабочие поверхности трения маховика...

11. ...и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева, Замените дефектные узлы.

12. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

13. Внешним осмотром оцените состояние диафрагмениой пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен быть более 0,8 мм). В противном случае замените нажимной диск в сборе.

14. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

15. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной...

16. ...и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

17. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

18 Нанесите на шлицы ступицы ведомою диска тугоплавкую консистентную смазку.

19. При монтаже сцепления сначала с помощью оправки установите ведомый диск, а затем кожух нажимною диска, совместив нанесенные перед снятием метки, и вверните болты крепления кожуха к маховику,

ПРИМЕЧАНИЕ

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

20. Вворачивайте болты равномерно, но одному обороту ключа каждый, поочередно, как показано на фото.

21. Снимите оправку и установите коробку передач.

22. Проверьте работу сцепления
